水管的规格是一个看似简单的问题,但并不是每个人都能解释清楚。由于水管行业的管材种类不同,这种管材的特性也不同,所以描述它们的规范含义也不同。PPR水管的规格和参数主要是管径和壁厚这两个参数,下面具体说一下。
管径规格
首先明确管道公称外径Φ、公称直径DN、英制单位三个概念。
管子的公称外径是管子的外径。它通常用小写的 dn 标记,即管道上标记的 Φ 之后的数字。
公称直径DN是管道的平均外径,一般为整数,为参考值,与实际管道尺寸不同。
英制单位值人们通常所说的 4、6 和 1 英寸管。
来源于金属管的壁厚一般都比较薄,所以外径和内径的平均直径几乎等于外径,即DN=Φ。但对于PPR管,由于壁厚较厚,水管的公称外径DN与实际外径的差别还是比较大的,所以需要区分。

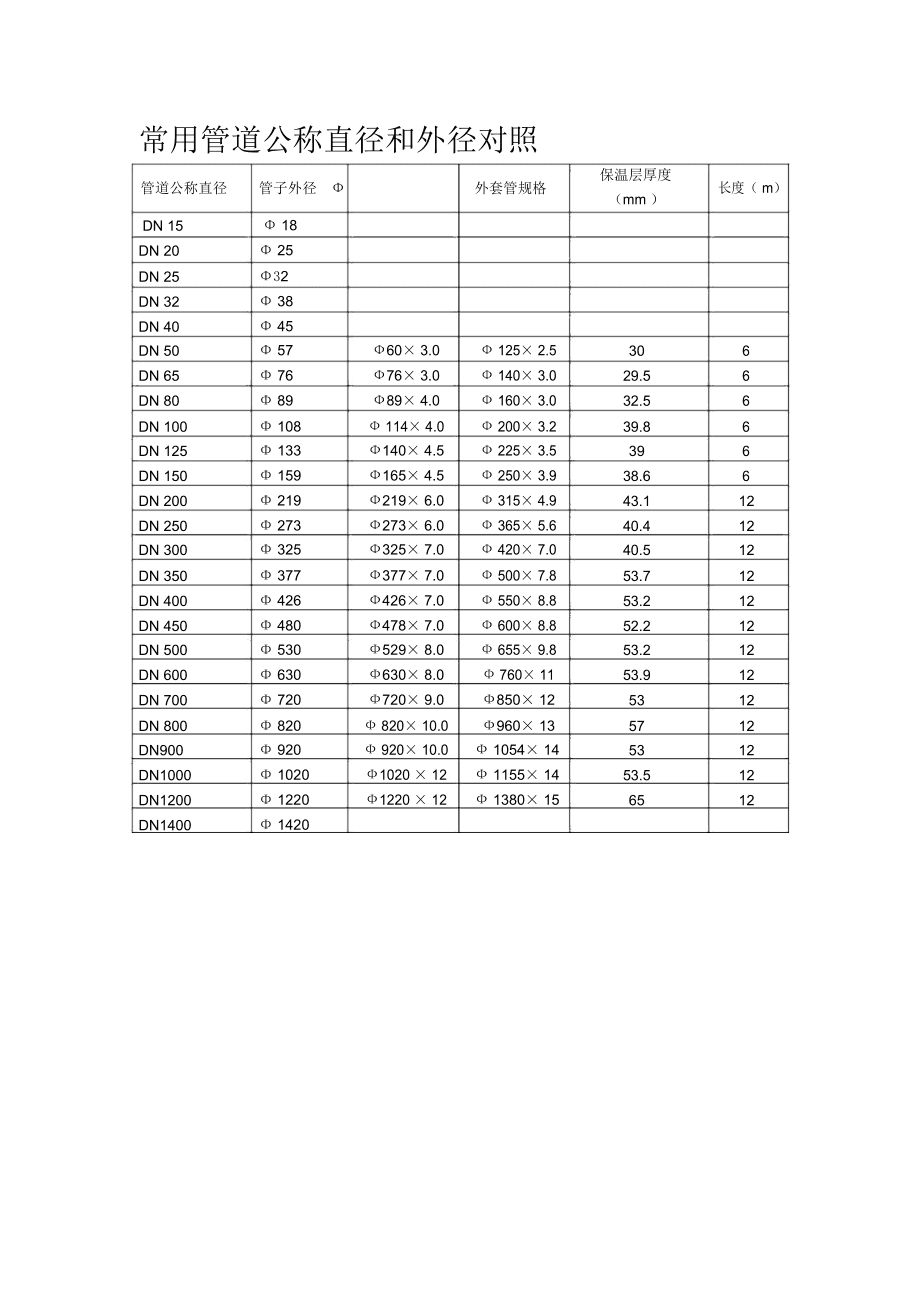

在PPR水管中,英制单位、公称直径和实际外径的关系如下:
家装管材中,PPR水管常用的外径规格有20mm、25mm和32mm。
管系列:S
PPR管的壁厚特性有两个参数,其中一个是管系列S。
根据定义,管材系列S是与公称外径和公称壁厚有关的无量纲数公称外径和公称直径,用于指导管道规格的选择。它是经过计算得到的一组整数。
管系列S可由上式计算
管系列S可由上式计算
在GB/T 18742.2-2017《冷热水用聚丙烯管道系统第2部分:管材》中,管材系列S的具体规格参数如下,见下表:
管材系列及规格(单位:mm)
PPR管公称外径一定时,管系S越大,水管壁厚越薄,管系S越小,水管壁厚越厚。
标准尺寸比例:SDR
标准尺寸比是另一个与 PPR 管材和壁厚有关的参数。PPR管按标准尺寸比SDR值分为SDR11、SDR9、SDR7.4、SDR6、SDR5五个系列。
标准尺寸比SDR是PPR管的公称外径与公称壁厚的比值。SDR与PPR管系列S的关系为:SDR=2S+1。
和管材系列一样,当PPR管的公称外径一定要时,标准尺寸比SDR大,水管壁厚越薄,标准尺寸比SDR小,水管的壁厚越厚。
PPR管件规格
PPR管件的公称外径dn始终与与其连接的PPR管件的公称外径一致,并且经常标在PPR管件上。
PPR管件的壁厚不得小于同一PPR管系列S的PPR管的壁厚。大部分企业PPR管件只有最高标准的S2系列,适用于所有热、冷水。
对于螺纹管件,即线材管件公称外径和公称直径,常用的螺纹规格有1/2和3/4两种,即4分和6分之差,对应螺纹的公称直径为15mm和分别为 20 毫米。.
案例解读
该水管公称外径为25mm,公称壁厚为4.2mm,标准尺寸比为SDR6,对应的管材系列为S2.5系列。
45°弯头
这种45°弯头的公称外径为25mm,即与公称外径为25mm的管道连接。
内线直接
内线的直通线开口标有1/2,即连接的外线的公称直径为15mm。
看完本文的介绍和上面的三个案例,相信大家一定对PPR管的规格有了更深入的了解。我希望这篇文章能对你有所帮助。
