De、DN、D、d、Φ的含义
1、DN( )是指管子的公称直径,是外径和内径的平均值。DN值=De-0.5值*管壁厚度。注意:这既不是外径也不是内径。输水输气钢管(镀锌钢管或非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC)管等管材应标明公称通径“DN”(例如 DN15、DN50)。
2、De( )表示管材的外径,PPR、PE管、聚丙烯管的外径公称外径和公称直径,一般用De标注公称外径和公称直径,都需要用外径*壁厚的形式标注,如De25×3 .
3、D一般指管子的内径。
4、d一般指混凝土管的内径。钢筋混凝土(或混凝土)管、粘土管、耐酸陶瓷管、缸瓦管等管材,管径应以内径d表示(如d230、d380等)。
5、Φ代表普通圆的直径;它也可以表示管道的外径,但在这种情况下,它应该乘以壁厚。如:Φ25×3,表示外径为25mm,壁厚为3mm的管材。对于无缝钢管或有色金属管,应标注“外径×壁厚”。例如Φ108×4,Φ可以省略。中国、ISO和日本的一些钢管标准使用壁厚尺寸来表示钢管壁厚系列。此类钢管规格的表示方法为管材外径×壁厚。例如Φ60.5×3.8。
管径的表示
1、输水输气钢管(镀锌或非镀锌)、铸铁管、塑料管等管材应标明公称通径“DN”(如DN15、DN50)。

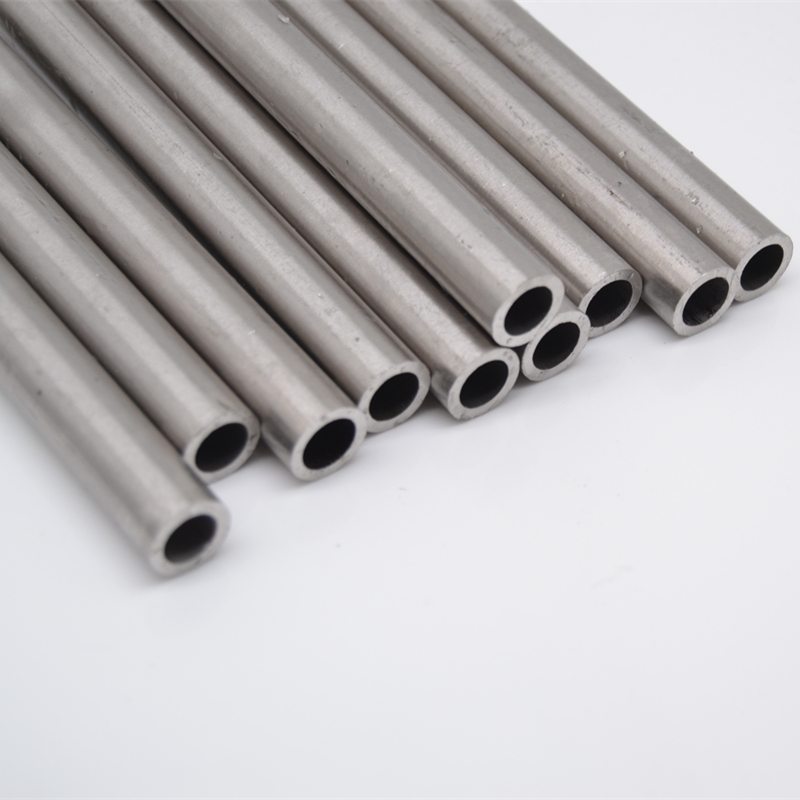

2、无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径应以外径×壁厚表示(如De108×4、De159×4.5 , ETC。); 对于有色金属管材,应标注“外径×壁厚”。例如Φ108×4,ф可以省略。
3、钢筋混凝土(或混凝土)管、粘土管、耐酸陶瓷管、缸瓦管等管材,管径应以内径d表示(如d230、d380等)。
4、对于塑料管,管径应按产品标准方法表示。
5、设计中用公称通径DN表示管径时,应有公称通径DN与相应产品规格的对照表。
