作者是济宁师范大学（内蒙古）张俊月，新型防松螺钉组件（上一篇）专利发明人，一种新型反转螺母防松防松组件（本文）。上传本文以免费讨论和分配专利。
摘要：介绍了一种新型防松螺钉组件一个螺丝钉，对其技术思想、技术方案、几何原理、防松效果、优点等进行了说明，并与最接近的瑞典NORD-LOCK防松垫圈进行了比较。技术 。
关键词：线程；螺纹角；预载；紧固件

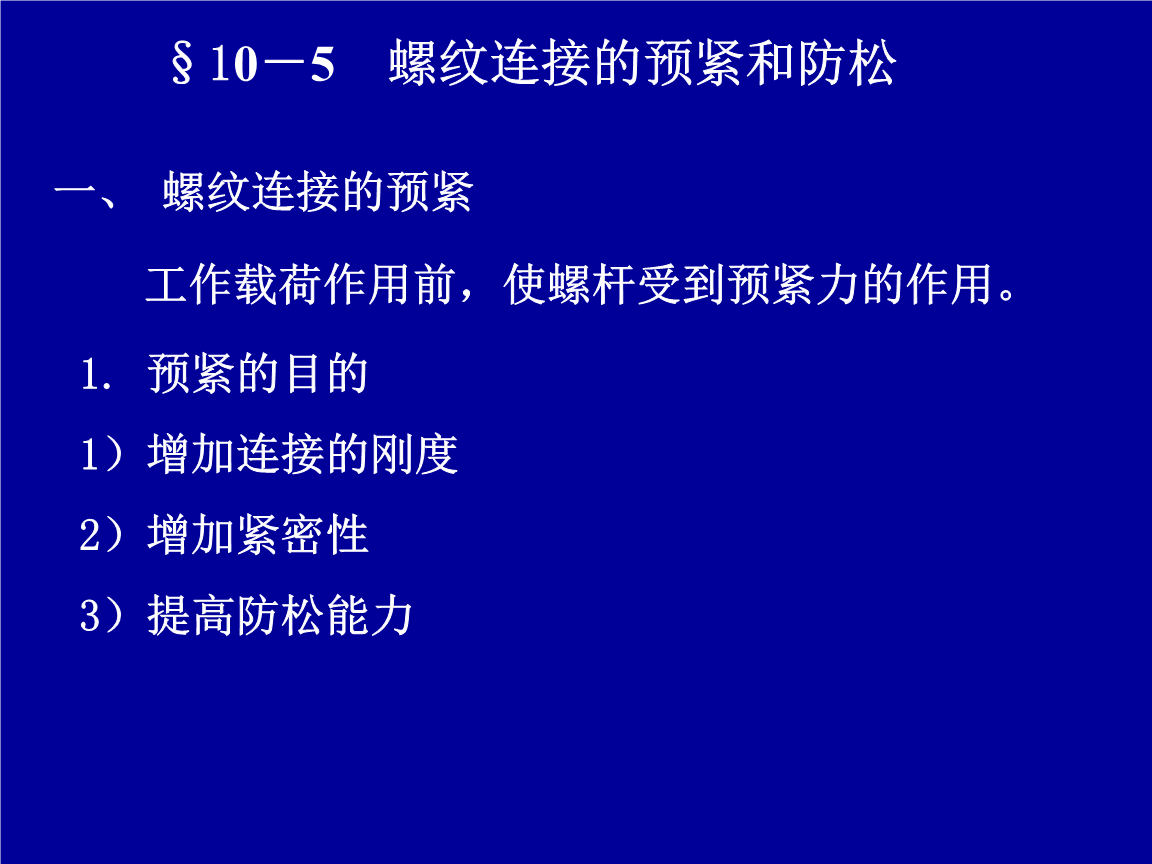

0 前言

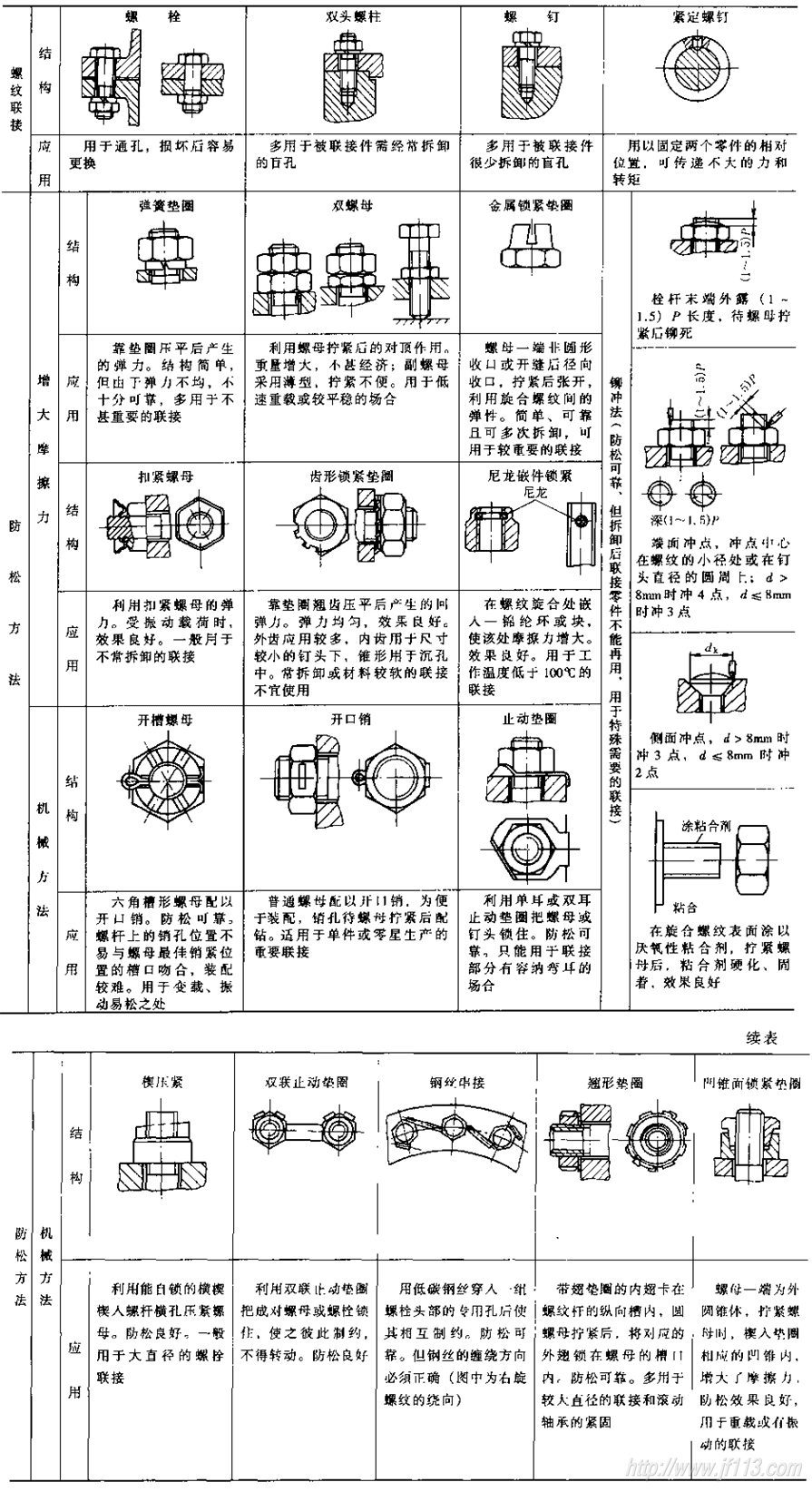

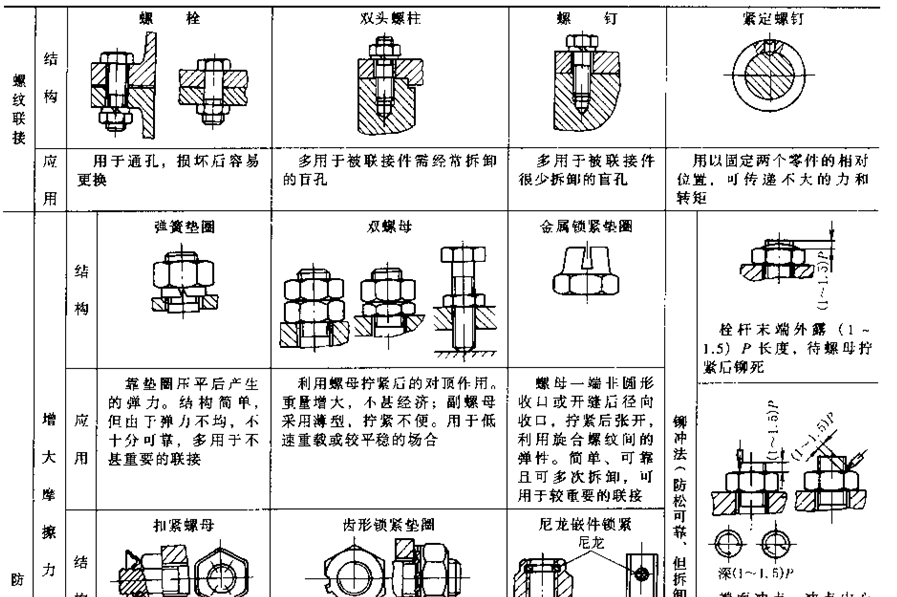

瑞典NORD-LOCK AB生产的NORD-LOCK防松垫圈由两个相同的垫圈组成，每个垫圈的顶部和底部都有不同的锯齿。一侧为凸轮形大齿，斜角大于螺栓螺纹角，另一侧为较密的齿。安装垫圈时，大齿面应相对，成对安装。小齿面分别与螺母和紧固件接触。拧紧螺栓连接紧固件后，当发生振动时，垫圈的小齿面紧紧咬住接触面，大齿面会上下移动，螺栓靠斜角的原理锁紧。大齿大于螺栓螺纹角，使之不能松动。
1 新型防松螺丝组件的设计思路
螺纹是变形斜角，所以NORD-LOCK锁紧垫圈大齿面上的多个斜角可以“变成”螺纹一个螺丝钉，螺纹套在螺钉和螺母上，所以设计了新型锁紧螺钉组件可以简化防松结构的数量，同时增加斜面的提升距离，提高防松性能。
2 新型防松螺丝总成的技术方案

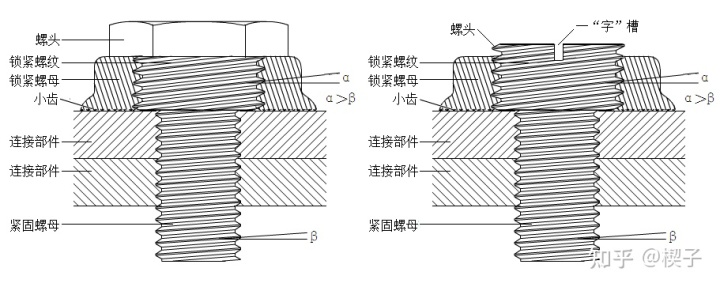

图1 新型防松螺丝总成结构组成图。
一种新型防松螺钉组件，由螺钉和螺母组成；螺钉上有两种不同的螺纹，一种螺纹位于螺钉头的另一端，较细且与连接部分的螺纹孔相匹配，称为紧固螺纹；另一种螺纹靠近螺钉头或在圆柱形螺钉头上，较粗，称为锁紧螺纹；螺母与锁紧螺纹相配合，称为锁紧螺母；如果锁紧螺纹靠近螺钉头，锁紧螺纹的高度小于或等于锁紧螺母的高度；如果锁紧螺纹位于圆柱螺钉头上，锁紧螺纹的高度可以大于、等于或小于锁紧螺母的高度；锁紧螺纹的内径大于或等于紧固螺纹的外径，锁紧螺纹只能位于连接件的螺纹孔外；锁紧螺纹与锁紧螺纹的螺纹旋转方向相同，锁紧螺纹的螺纹角α大于锁紧螺纹的螺纹角β。锁紧螺母的一侧是较密的齿。
当锁紧螺纹靠近螺钉头时，先将锁紧螺母的小牙面旋入螺钉的锁紧螺纹中，拧到底，然后将锁紧螺钉组件的拧紧螺纹段旋入连接中部分。在螺纹孔中，预紧螺钉。
当锁紧螺纹在圆柱螺钉头上时，先将螺钉的紧固螺纹段旋入连接部分的螺纹孔中，预紧螺钉，然后让锁紧螺母的小齿面朝向连接部分锁定锁紧螺母。将锁紧螺母拧入锁紧螺纹中以预紧锁紧螺母。
3 新型防松螺钉组件的几何原理

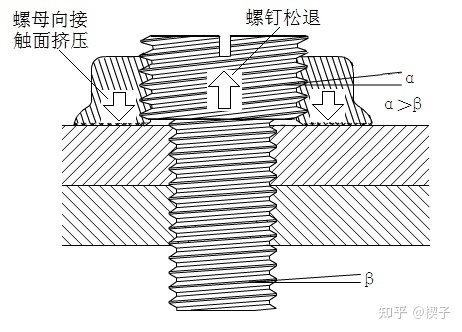

图2 新型防松螺丝总成防松几何原理图
拧紧锁紧螺钉组件连接紧固件后，当发生振动时，锁紧螺母的小齿面紧紧咬住接触面，使组件的锁紧螺母固定，只允许螺钉向外转动，松开，由于锁紧螺纹的螺纹角α大于紧固螺纹的螺纹角β，所以锁紧螺母会向接触面移动并挤压接触面，使紧固件无法松开。
5 新型防松螺丝总成的防松效果等优点
(1) 具有与NORD-LOCK锁紧垫圈同样优异的锁紧性能。新的防松螺丝组件在预紧后再拆卸时，如果直接用扳手转动螺丝，锁紧力会明显增大，最终无法成功拆卸，充分证明了锁紧性能优良新的防松螺丝组件。
（2）与NORD-LOCK防松垫圈相比，新型防松螺丝总成的锁紧螺母高度比NORD-LOCK防松垫圈大很多，因此仍然可以防止螺丝脱落松动距离大时松动。
(3) NORD-LOCK防松垫圈很薄，上下有不同的锯齿。安装时，大齿面应相对，成对安装。手动安装时，很容易装错，使垫圈的大齿对着小齿面。或小齿面反，导致防松失效。新型防松螺丝总成的锁紧螺母只有一个，一侧有小齿，锁紧螺母的小齿朝向紧固件使用，不易出错造成防松手动安装时松动失败。
(4) NORD-LOCK防松垫圈很薄，上下有不同的锯齿。安装时大齿面要相对，成对安装，不利于机械手安装垫圈。新型防松螺钉组件的锁紧螺母只有一个，有一定的高度，一侧有小齿，便于机械手安装锁紧螺母。
(5)NORD-LOCK防松垫圈在拆卸过程中，大齿面肯定会向上移动，增大锁模力，造成大齿面异常磨损。新的防松螺丝总成拆卸时，可以直接松开锁紧螺母，也可以先松开锁紧螺母，再松开螺丝，不会增加锁紧力，造成螺纹异常磨损.
(6)无论预紧力高低，均具有良好的锁紧效果。
(7) 锁紧效果不受润滑影响。
(8) 可以控制预紧力的大小。
(9)重复使用率高。
5 新型防松螺钉组件的前景
与NORD-LOCK防松垫圈相比，新型防松螺丝组件在某些方面有一定的改进，具有一定的发展前景。
