本发明涉及一种紧固件拆装工具，尤其是一种螺栓螺母组合拆装工具。
背景技术：
螺栓是机械零件，带有螺母的圆柱形螺纹紧固件。由头部和螺钉（带外螺纹的圆柱体）组成的一类紧固件，需要与螺母配合才能将两个带有通孔的零件紧固连接。这种连接形式称为螺栓连接。如果将螺母从螺栓上拧下，两部分就可以分离，所以螺栓连接是一种可拆卸连接。螺栓在日常生活和工业制造中是不可缺少的，螺栓也被称为工业大米。目前使用的螺栓拆卸工具包括：快速扳手、活动扳手、套筒扳手、L型内六角扳手、哑扳手、扭力扳手、电动扳手等。由于螺栓通常与螺母配合使用，因此在拆卸这些工具时，首先要使用活动扳手和其他工具来固定螺母，
综上所述，在螺栓螺母组合拆装技术领域迫切需要一种操作简单、效率高、通用性强、适用范围广的拆装工具。
技术实施要素：
为了克服现有技术的不足，本发明提供一种具有单手操作功能、通用性强、适用范围广等功能的螺栓螺母组合拆装工具，以提高拆装效率，减少人工。强度 。
本发明解决技术问题采用以下技术方案：
本发明的螺栓螺母组合拆装工具的特点包括：螺母固定装置、横向移动升降旋转装置、螺栓拧拧装置；横向移动升降旋转装置通过螺母固定装置中的T形滑块连接。螺栓扭转装置通过横向升降旋转装置中的套环连接；
螺母固定装置用于形成螺母在工件上的固定结构，横动升降旋转装置用于形成螺栓在工件上的位置调整结构，螺栓扭拧装置用于形成工件上的螺栓。拆解结构。
本发明的螺栓螺母组合拆装工具的特点还如下：
螺母固定装置包括：活动扳手、扳手连接轴、磁吸座、磁吸座开关、横动导轨和T型槽；
可拆卸可更换扳手通过固定扳手的连接轴固定在磁吸座的一侧；磁吸座的另一侧设有横动导轨；磁吸座形成一对工件的吸附固定结构；
横动升降旋转装置包括：立柱、T型滑块、锁紧螺钉、套杆；
横动导轨上设置有T型槽，T型槽上设置有T型滑块；T型滑块通过转轴与立柱连接，立柱可通过转轴与立柱连接。在 T 形滑块中旋转；立柱可通过底部的T形滑块在横动导轨中滑动。
立柱上设有横向套杆，套杆端部为套环结构；通过方套在立柱上调节套杆的高度，通过方套调节套杆的高度。与上的锁定螺钉
螺栓拧紧装置包括：快速扳手、可拆卸套筒；
快速扳手置于套筒杆端部的卡圈结构上，可拆卸套筒安装在快速扳手上；
用活动扳手将螺母固定在工件上，通过T型滑块调节活动套筒的水平位置，通过方套筒调整活动套筒的位置。高度位置，使可拆卸套筒能将螺栓套在工件上，可用快速扳手实现螺栓螺母的拆装。
与现有技术相比，本发明的有益技术效果体现在：
1、本发明具有结构简单、运行稳定可靠、维修方便、成本低等优点，通过螺母固定装置、横向升降旋转装置、螺栓拧紧装置的组合结构，实现了螺栓和螺母并用时的单用。人工拆装作业填补了螺栓螺母单工具拆装的技术空白，提高了螺栓拆装效率，降低了劳动强度。
2、本发明的螺母固定装置可直接吸附在工件上，适用范围广。在不增加工具尺寸的情况下，使生产线的螺栓螺母组合或大型零件的拆装变得容易。
3、本发明通用性强，可根据实际需要选择不同规格的可拆可换扳手和可拆套筒结构，以匹配不同尺寸螺栓螺母组合工件的拆装。
图纸说明
图1为本发明的工作状态示意图；

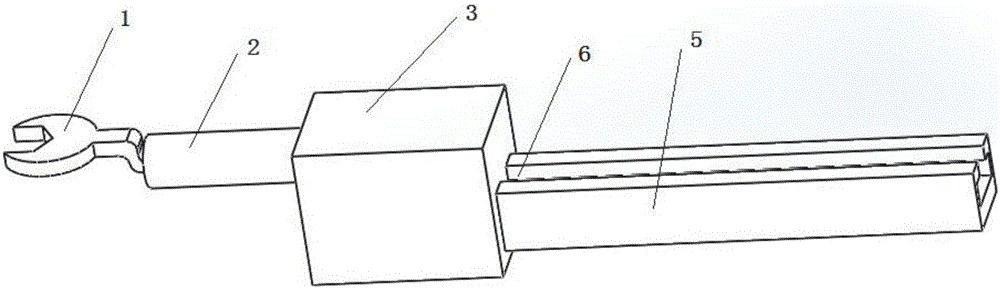

图2是本发明的螺母固定装置的示意图。
图3是本发明的横向升降旋转装置的示意图；
图4是本发明的螺栓拧紧装置的示意图；
图5为本发明整体结构示意图；
图6是本发明的固定螺母的状态示意图；
图7为本发明固定螺栓的状态示意图；
图中标注： 1. 可拆卸扳手；2、扳手的连接轴；3、磁吸座；4、磁吸座开关；5、横向导轨；6、T型槽；7、升降柱；8、方袖；9、锁紧螺丝；10、套杆；11、快速扳手手柄；12、快速扳手；13、衣领；14、可拆卸套筒；15、T型滑块；16、立柱轴；17、螺栓；18个坚果；19、工件。
详细方法
下面结合附图对本发明作进一步说明。
参考图。如图1所示螺栓与螺母的配合等级，本实施例的螺栓螺母组合拆装工具包括：螺母固定装置、横向移动升降旋转装置、螺栓拧拧装置。横向移动升降旋转装置通过螺母固定装置15中的T形滑块连接。螺栓拧紧装置通过横向升降旋转装置中的套杆10连接。螺母18在工件19上的固定结构由螺母固定装置构成，工件19上的螺栓17由横向升降旋转装置构成。位置的调整结构是通过螺栓拧紧装置形成螺栓17在工件19上的拆卸结构。
参见图2，螺母固定装置包括：可拆卸可更换扳手1、扳手连接轴2、磁吸座3和横向导轨5。
可拆换扳手1通过固定扳手连接轴2固定在磁吸座3的一侧；工件19的吸附固定结构；横动导轨5上设有T形槽6；首先调整活动扳手1，夹紧螺母18，然后将磁吸座3贴在工件下表面，打开磁吸座开关4，整套工具吸附在工件上。
参见图3，横动升降旋转装置包括：立柱7、T形滑块15、锁紧螺钉9、套杆10。
横动导轨5上设有T型槽，T型槽上设有T型滑块15。T型滑块15上设有立柱7，立柱7可穿过立柱转轴16。在圆柱孔内转动。见图5；并可通过底部的T形滑块15在横动导轨5的T形槽6内滑动。
水平套杆10通过方套8设置在立柱7上，套杆10的端部为套环13的结构。套筒8上的锁紧螺钉9固定；
参考图。如图4所示，螺栓拧紧装置包括：快速扳手12和可拆卸套筒14。可拆卸套筒14上设有与螺栓头部相匹配的六角形内孔。
快速扳手12套在套杆10端部的套环结构上，可拆卸套筒14安装在快速扳手12上，操作时在可拆换扳手1的正上方；
用活动扳手1将螺母13固定在工件19上，通过T形滑块15的平移调整活动套筒14的X方向位置，通过转动调整活动套筒14的Y方向立柱7的可拆卸套筒14的Z方向位置通过在立柱6上滑动方套筒8来调整，使可拆卸套筒14能够将螺栓14的头部贴合在工件19上，并且将螺栓14的手柄安装在工件19上。快速扳手旋转。11 实现螺栓螺母的拆装。
该工具的使用过程如下：
参照图5，首先将横向升降旋转装置调整到不干涉位置；
参照图6，握住整套工具，将磁吸座3的光滑面向上转动，移动整套工具使活动扳手1夹住螺母18，装上磁吸座3上表面至工件19的下表面螺栓与螺母的配合等级，打开磁吸座开关4，此时磁吸座3贴附在工件19的下表面。
参考图。如图7所示，活动套筒14的X方向位置通过T型滑块15的平移来调整，活动套筒14的Y方向位置通过立柱7的旋转来调整，从而使活动装置套筒14到达螺栓17头部正上方，通过在立柱6上滑动方套筒8来调整可拆卸套筒14的Z方向或高度位置，使可拆卸套筒14与螺栓14头部贴合在工件19上，通过向不同方向转动快速扳手手柄11，可以方便地拆装螺栓螺母组合。
