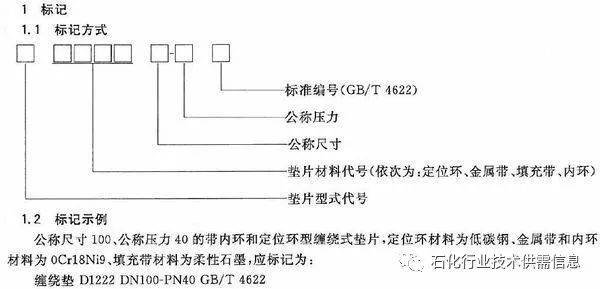

1、垫片表示法

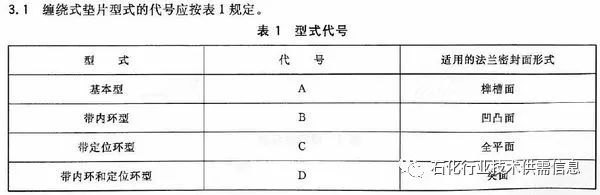

2.垫片型号代号
3.垫片材质代号
垫片材质代号
定位环（外环）
代码
材料名称（美标）
材料名称（新标准/旧标准）
没有任何
1
碳素钢
2
304
( )
3
316
( )
金属条材料
代码
材料名称（美标）
材料名称（新标准/旧标准）
2
304
( )
3
316
( )
4
316L
( )
5
310S
( )
6
321
( )
7
304L
( )
填充胶带材料
代码
材料名称
1
石棉
2
柔性石墨
3
铁氟龙
4
非石墨纤维
5
陶瓷纤维
内圈材料
代码
材料名称（美标）
材料名称（新标准/旧标准）
没有内圈
2
304
( )
3
316
( )
4
316L
( )
5
310S
( )
6
321
( )
7
304L
( )
4.垫片标准
GB/T4622.1—2003 缠绕垫片分类
GB/T4622.2—2003 缠绕垫片管法兰垫片尺寸
GB/T4622.3—1993 缠绕垫片技术条件
GB/T9126—2003 管法兰用非金属平垫片尺寸
GB/T9128—2003 钢管法兰用金属环垫片尺寸
GB/T9129—2003 管法兰用非金属平垫片技术条件
GB/T 9130-1988 钢管法兰连接用金属环垫片技术条件
GB/—1992 大口径碳钢管法兰用垫片
GB/—1992 管法兰用聚四氟乙烯包覆垫片
GB/-1993 缠绕垫片试验方法
GB/—1995 管法兰用金属复合垫片
GB/.1—2003 柔性石墨金属波纹复合垫片分类
GB/.2—2003 管法兰用柔性石墨金属波纹复合垫片垫片尺寸
GB/.3—2003 柔性石墨金属波纹齿复合垫片技术条件
GB/.1—2005 管法兰用金属冲孔板用柔性石墨复合垫片尺寸
GB/.2—2005 管法兰用金属冲孔板柔性石墨复合垫片技术条件
JB/T87—1994 管道法兰用石棉橡胶垫片
JB/T88—1994 管道法兰用金属齿形垫片
JB/T89—1994 管道法兰用金属环垫片
JB/T90—1994 管道法兰用缠绕垫片
JB/T6628—1993 柔性石墨复合增强（板）垫
JB/T8559—1997 金属复合垫片
JB/T4718—1992 管壳式换热器用金属复合垫片
JB/T4719—1992 管壳式换热器用缠绕垫片
JB/T4720—1992 管壳式换热器用非金属垫片
-1997 钢管法兰用非金属平垫片（欧系）
—1997 用于钢管法兰的聚四氟乙烯复合垫片（欧洲体系）
-1997 钢管法兰用柔性石墨复合垫片（欧系）
-1997 钢管法兰用金属复合垫片（欧洲体系）
HG 20610—1997 钢管法兰用缠绕垫型（欧系）
HG 2061l-1997 钢管法兰用齿形复合垫片（欧系）
HG 20612-1997 钢管法兰用金属环垫片（欧系）
—1997 钢管法兰用非金属平垫片（美制）
—1997 钢管法兰用聚四氟乙烯包覆垫片（美制）
HG 20629—1997 钢管法兰用柔性石墨复合垫片（美制）
HG 20630—1997 钢管法兰用金属复合垫片（美制）
HG 20631—1997 钢管法兰用缠绕垫片（美制）
HG 20632—1997 钢管法兰用带齿复合垫片（美制）
HG 20633-1997 钢管法兰用金属环垫片（美制）
SH 3401—1996 管法兰用石棉橡胶板垫片
SH 3402—1996 管道法兰用聚四氟乙烯涂层垫片
SH 3403-1996 管法兰用金属环垫片
SH 3407—1996 管法兰用缠绕垫片
二、相关标准
GB/-1990 管法兰用垫片密封性能试验方法
GB/-1990 管道法兰垫片应力松弛试验方法
GB/—1990 管法兰垫片压缩率和回弹率试验方法
GB/T539—1995耐油石棉橡胶板
GB/T540—1999 耐油石棉橡胶板试验方法
GB/T541—1996 石棉橡胶板试验方法
GB/T3985—1995 石棉橡胶板
JB/T7758.2—1995 柔性石墨片技术条件
JB/T9141.1—1999 柔性石墨片密度试验方法
JB/T9141.2—1999 柔性石墨片拉伸强度试验方法
JB/T9141.3—1999 柔性石墨片抗压强度试验方法
JB/T9141.4—1999 柔性石墨片压缩率和回弹率试验方法
