本发明实施例涉及机械附件技术领域，尤其涉及一种防松螺栓组件。

背景技术：

螺栓是机械或工程中经常使用的常见配件。两部分通过螺栓和螺母的配合连接在一起。虽然可以使用螺栓实现可拆卸连接，但它们也有非常明显的缺点：在振动的情况下很容易松动，因此螺栓连接存在可靠性差的问题。

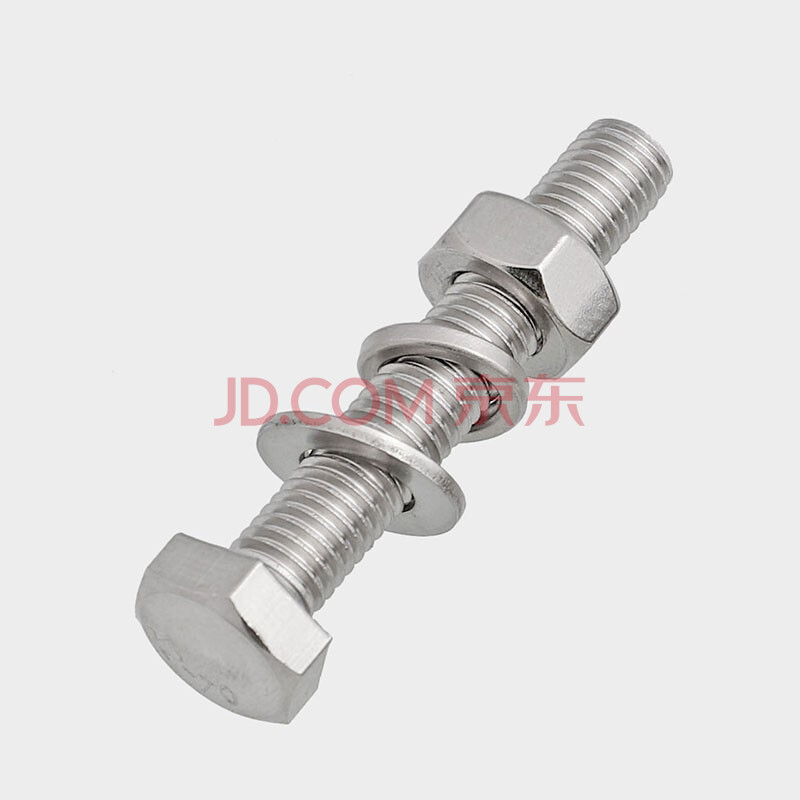

目前，为了解决螺栓连接容易松动的现象，通常通过加装弹簧垫圈和准备螺母来防止。但长期运行后仍有松动现象，仍需定期检查。因此，现有的解决方案均无法达到真正有效的防松效果。

技术实施要素：

为此，本发明实施例提供了一种防松螺栓组件，彻底解决了螺栓容易松动的问题，彻底杜绝了螺栓松动的发生。

为实现上述目的，本发明实施例提供以下技术方案：

根据本发明实施例的第一方面，防松螺栓组件包括螺栓本体、第一螺母和第二螺母，螺栓本体上设有第一外螺纹和第二外螺纹，第一外螺纹与第一外螺纹和第二外螺纹连接。两个外螺纹的螺纹方向相反，第一螺母与第一外螺纹螺纹连接，第二螺母与第二外螺纹螺纹连接，第一螺母与第二螺母之间设有锁紧机构。

进一步地，所述锁紧机构包括第一锁紧齿和第二锁紧齿，所述第一锁紧齿设置在所述第一螺母一端的端面上，所述第二锁紧齿设置在所述螺母一端的端面上。第二螺母，第一锁紧齿与第二锁紧齿啮合。

进一步地，第一锁紧齿和第二锁紧齿均为斜齿。

进一步地，螺栓主体包括柄部和头部，头部固定在柄部的一端，第一外螺纹和第二外螺纹设置在柄部的另一端，第一外螺纹和第二外螺纹外螺纹交叉排列。

进一步地，第一外螺纹为正螺纹，第二外螺纹为反螺纹。对应的螺栓与螺母的配合等级，第一螺母为正转螺母，第二螺母为反转螺母。

本发明实施例具有以下优点：

在本发明的实施例中，螺栓本体上设有螺旋方向相反的第一外螺纹和第二外螺纹，第一外螺纹和第二外螺纹分别与第一螺母和第二螺母连接螺栓与螺母的配合等级，第一螺母用于锁定第二螺母和第一螺母通过锁定机构连接。在机械振动的情况下，第一螺母和第二螺母的转动趋势是相同的，即当第一螺母有反转和松动的趋势时，第二螺母在这一次，它可以限制第一个螺母的松动。相反，当第二个螺母有松动趋势时，第一个螺母有紧缩趋势。也就是说，当任何一个螺母趋于松动时，

本发明实施例中，第一螺母和第二螺母通过斜齿啮合连接，保证两个螺母同向运动，达到永不松动的效果，结构简单，连接很方便。

图纸说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面简要介绍描述实施例或现有技术中需要使用的附图。显然，以下描述中的附图仅是示例性的，对于本领域的普通技术人员而言，在没有创造性劳动的情况下，还可以从所提供的附图中导出其他实施图。

本说明书中所示的结构、比例、尺寸等仅用于配合说明书中公开的内容，以便于熟悉本技术的人员理解和阅读，并不用于限制条件为实施本发明，故不具有技术上的实质意义，任何结构上的修改、比例关系的改变或尺寸的调整，均不影响本发明所能产生的效果和达到的目的。能够实现，仍应落入本发明所公开的技术内容之内。覆盖范围内。

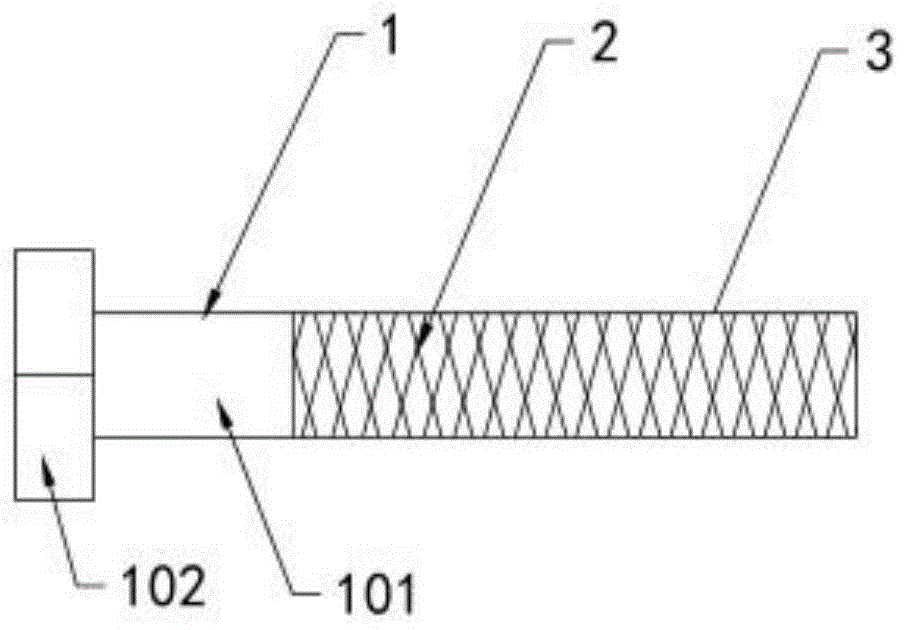

附图说明图1是本发明实施例一提供的防松螺栓组件的螺栓本体示意图；

图2为本发明实施例一提供的防松螺栓组件的结构示意图；

图3为本发明实施例一提供的第一螺母的仰视图。

图4为本发明实施例一提供的第二种螺母的仰视图。

图中：1-螺栓本体2-第一外螺纹3-第二外螺纹4-第一螺母5-第一锁牙6-第二螺母7-第二锁牙101-杆102-头部。

详细方法

下面通过具体的具体实施例对本发明实施例进行说明。熟悉本技术的人员可以从本说明书公开的内容中容易地理解本发明的其他优点和效果。显然，所描述的实施例是本发明的一部分。，并非所有示例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。本说明书中所引用的“上”、“下”、“左”、“右”、“中”等术语仅为了描述的方便，并不用于限制本发明的范围。

如图1至图2所示，该防松螺栓组件包括螺栓本体1、第一螺母4和第二螺母6，螺栓本体1上设有第一外螺纹2和第二外螺纹3，第一外螺纹2与第二外螺纹3的螺旋方向相反，第一螺母4与第一外螺纹2旋合，第二螺母6与第二外螺纹3旋合，即螺纹连接，第一螺母4和第二螺母6拧在一起。房间里有一个锁定机制。在本实施例中，第一外螺纹2为正向螺纹，即第一外螺纹2为顺时针方向前进的螺纹，第二外螺纹3为逆向螺纹。

螺栓本体1包括柄部101和头部102，头部102固定在柄部101的一端，第一外螺纹2和第二外螺纹3设置在柄部101的另一端，第一外螺纹2和第一外螺纹3交叉设置，使得第一螺母4和第二螺母6在螺杆体1上的固定位置可调，可以适应各种连接要求，不受限制通过锁定位置。第一螺母4 第二螺母6可以通过锁紧机构在螺杆本体1上的任意位置相互固定。第一螺母4的内螺纹沿第一外螺纹2与杆部101螺合，第二螺母6的内螺纹沿第二外螺纹3与杆部101螺合，

如图3至图4所示，锁紧机构包括第一锁紧齿5和第二锁紧齿7，第一锁紧齿5设置在第一螺母4一端的端面上，第二锁紧齿7设置在螺母4的一端。第二螺母6的末端。在端面上，第一锁紧齿5与第二锁紧齿7啮合，使第一螺母4和第二螺母6连接为一体。本实施例的第一锁齿5和第二锁齿7均为斜齿。

在本发明实施例中，螺栓本体1上设有螺旋方向相反的第一外螺纹2和第二外螺纹3，第一外螺纹2和第二外螺纹3分别与第一螺母连接。 4 和第二个螺母。6、利用第一螺母4锁紧实现机械连接等正常拧紧，第二螺母6和第一螺母4通过锁紧机构连接，第一螺母4和第二螺母6在存在的情况下产生机械振动。转动趋势相同，即当第一螺母4有逆向转动和松动趋势时，此时第二螺母6产生拧紧和拧紧趋势，从而可以限制第一螺母4的松动，反之亦然。

在本发明实施例中，第一螺母4和第二螺母6通过啮合的斜齿连接，保证两个螺母同向运动，达到永不松动的效果，结构简单，连接方便。

尽管以上通过一般性描述和具体实施例对本发明进行了详细描述，但是在本发明的基础上可以进行一些修改或改进，这对于本领域的技术人员来说是显而易见的。因此，在不脱离本发明精神的情况下所作的这些修改或改进，均落入本发明所要求保护的范围内。

技术特点：

技术总结

本发明实施例公开了一种防松螺栓组件，涉及机械附件技术领域。包括螺栓体、第一螺母和第二螺母，螺栓体上设有第一外螺纹和第二外螺纹，第一外螺纹和第二外螺纹的螺旋方向相反，第一螺母连接在第一外螺纹处，第二螺母与第二外螺纹连接，第一螺母与第二螺母之间设有锁紧机构。用第一个螺母锁紧，实现机械连接等正常紧固。在机械振动的情况下，第一螺母和第二螺母的转动趋势是相同的，即 当第一个螺母有反向转动而松动时，当第二个螺母有趋势时，此时第二个螺母产生拧紧趋势，因此可以限制第一个螺母的松动。反之，当第二个螺母有松动趋势时，第一个螺母有拧紧趋势，达到永不松动的目的。.

技术研发人员：康平南

受保护技术用户：康平南

技术研发日：2019.06.18

技术发布日期：2019.08.16
