本发明涉及一种精密扭力垫圈，属于垫圈领域。

背景技术：

螺栓拧紧前，需要在螺栓上套上垫片；拧紧后，垫圈可防止螺栓松动。目前螺栓垫片的结构比较简单，就是环形垫片结构。螺栓拧紧时，垫片产生的摩擦力不易控制。当精密机械零件拧紧时，施加在螺栓上的扭矩具有较高的精度。目前的垫片不能满足要求的高精度。

技术实施要素：

本发明要解决的技术问题是提供一种精密扭力垫片，解决现有垫片产生的摩擦力不易控制，导致无法精确控制扣件扭力的问题。螺栓。

本发明要解决的技术问题采用以下技术方案来实现：

一种精密扭力垫圈，包括垫圈体、旋转套筒、圆柱销和定位螺钉；

垫片本体中心设有阶梯孔，阶梯孔上径大于下径，沿阶梯孔上部切线方向开有两个相对的销轴孔。垫片主体从侧面向内在同一轴线上开口。紧固螺丝孔，紧固螺丝孔和销孔的中间部分是贯穿的；

转套中心开有通孔，通孔直径与阶梯孔下部相同，在转套外侧中间有一圈定位槽。旋转套筒。转套刚好置于阶梯孔的上腔内，转套高于垫片本体。，定位槽面向销孔；

圆柱销中部一侧有一凹槽，将圆柱销插入销轴孔内，两圆柱销夹住转动套的定位槽，转动套活动固定在垫片体内，将紧定螺钉旋入紧定螺钉孔中，紧定螺钉的端部紧靠在圆柱销的凹槽中以固定圆柱销。

作为一个优选示例，所述垫片本体为六角形垫片。

作为优选的示例，所述垫片本体的底部和所述旋转套筒的顶部设置有直滚花以增加摩擦。

作为优选示例，所述垫片本体与所述旋转套筒的接触面光滑，并涂有润滑剂以减少摩擦。

本发明的有益效果是：通过在垫片本体底部和旋转套筒顶部设置直滚花，增加了螺栓与旋转套筒、垫片本体与机械部件之间的摩擦力，提高了螺栓与旋转套筒之间的摩擦力。垫片本体与旋转套筒相互接触。表面光滑并涂有润滑剂，减少了垫片本体与旋转套筒接触面的摩擦。拧紧时，施加在螺栓上的扭矩受摩擦影响很小螺丝垫片的作用，可以非常精确地控制预紧力。尺寸; 用双面圆柱销夹住转动套，将转动套固定在垫片体内；用紧定螺钉横向固定圆柱销，防止其脱落；

图纸说明

图1为本发明的结构示意图；

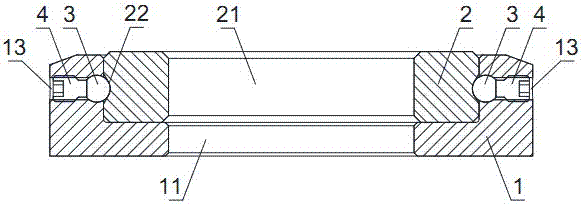

图2是本发明的侧剖视图。

图中：垫片本体1、阶梯孔11、销孔12、定位螺钉孔13、转动套筒2、通孔21、定位槽22、圆柱销3、槽31、定位螺钉4。

详细方法

为便于理解本发明的技术手段、创作特点、实现目的及效果，下面结合具体附图对本发明作进一步说明。

如图1-2所示，精密扭力垫圈包括垫圈本体1、旋转套筒2、圆柱销3和定位螺钉4；

垫片本体1的中心有一阶梯孔11，阶梯孔11的上径大于下径。两个相对的销轴孔12沿阶梯孔11上部的切线方向开设。垫圈本体1从侧面向内在同一轴线上。开有两个定位螺钉孔13螺丝垫片的作用，定位螺钉孔13与销轴孔12的中部相连；

转套2的中心有一通孔21，通孔21的直径与阶梯孔11下部的直径相同，中间有一圈定位槽22。转动套2的外侧，转动套2正好置于阶梯孔11的上腔内。套2高于垫片本体1，定位槽22正对销轴孔12 ;

圆柱销3中部的一侧设有凹槽31，圆柱销3插入销轴孔12中，两个圆柱销3夹住转动套2的定位槽22，转动套2活动地固定在垫片本体1中，将定位螺钉4旋入定位螺钉孔13，定位螺钉4的一端紧靠在圆柱销3的凹槽31中，从而固定圆柱销3。

垫圈主体1为六角形垫圈。

垫片本体1的底部和转套2的顶部设有直滚花以增加摩擦力。

垫片本体1与旋转套筒2的接触面光滑，并涂有润滑剂以减少摩擦。

通过在垫片本体1的底部和旋转套筒2的顶部设置直线滚花，增大了螺栓与旋转套筒2之间以及垫片本体1与机械部件之间的摩擦力，增加了螺栓与旋转套筒2之间的摩擦力，增加了螺栓与旋转套筒2之间的摩擦力。增加了垫片本体1和旋转套2。光滑并涂有润滑剂，以减少垫片本体1与旋转套筒2接触面之间的摩擦力，在拧紧时，施加在螺栓上的扭矩受摩擦力影响很小，并且可以非常精确地控制预紧力; 用双面圆柱销3夹住转动套2，将转动套2活动地固定在垫片本体1上；用紧定螺钉4横向固定圆柱销3，防止其脱落；

以上已经对本发明的基本原理和主要特征以及本发明的优点进行了展示和描述。本领域技术人员应当理解，本发明不受上述实施例的限制，在不脱离本发明的精神和范围内，本发明还可以有各种变化和改进，这些变化和改进均落入本发明的保护范围内。本发明要求保护的范围由所附权利要求及其等同物限定。
