玉树州内外圈用缠绕垫片 D型金属缠绕垫片厂家 金属缠绕垫片是目前应用广泛的一种密封垫片，是半金属紧贴垫片中回弹性最好的垫片. 异形薄钢带与各种填料交替缠绕而成，能耐高温、高压，适应超低温或真空条件下使用。通过改变垫片的材料组合，可以解决垫片被各种介质腐蚀的问题。结构密度可根据不同的锁紧力要求制作。为了加强主体和准确定位，缠绕垫片配有金属内加强环和外定位环。内外钢圈用于控制其最大压缩度。法兰密封面的表面精度要求不高。2、应用补偿能力强。密封性能稳定，在高温、高压、频繁波动的工位可靠性强。.

基本信息

中文名

金属缠绕垫片

外国名字

金属缠绕

类型

垫片

形状

“V”或“W”形

主要应用。具有优良回弹性的金属缠绕垫片可以控制管道系统的压力热循环和振动。

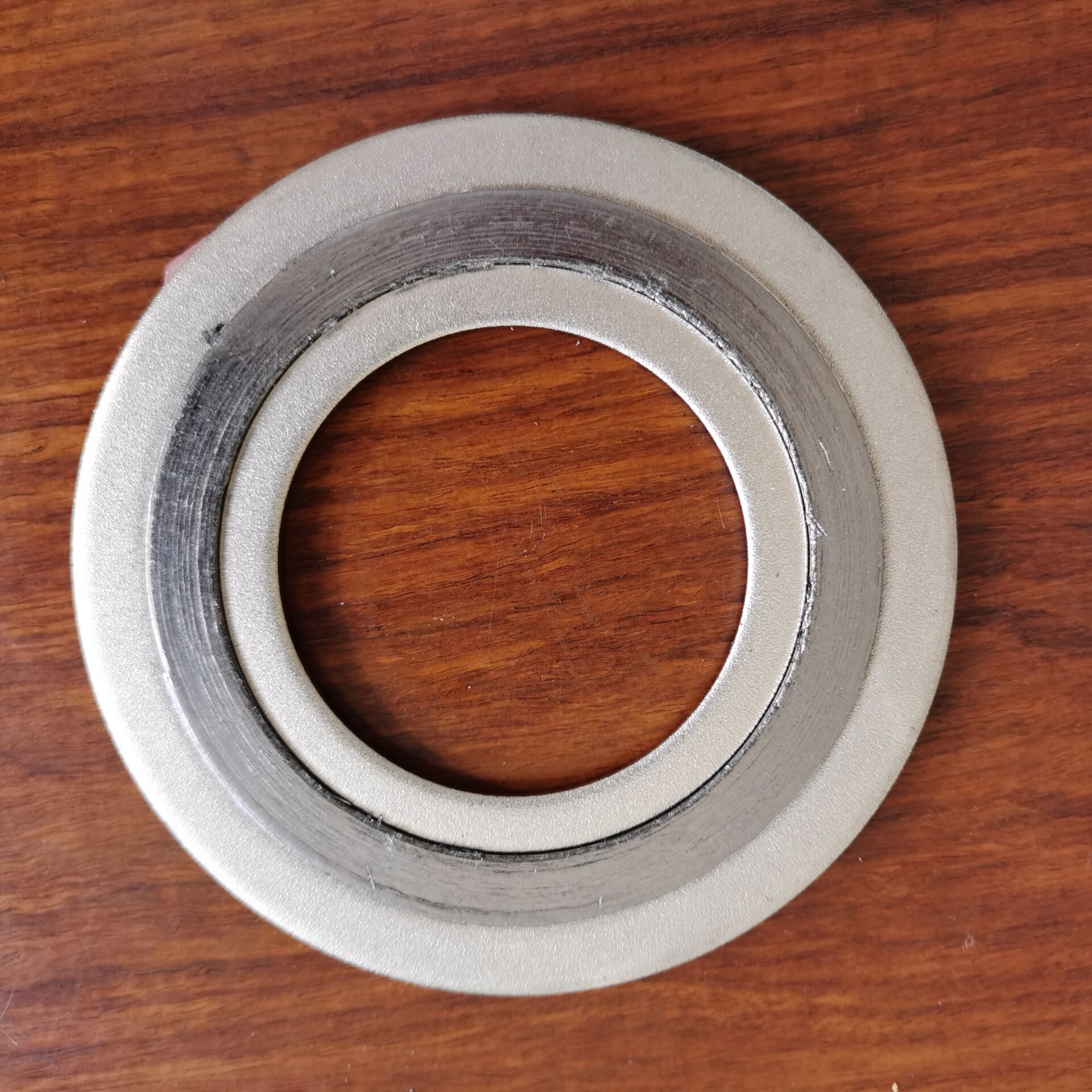

自动调节，特别适用于负载不均、关节受力容易松弛、温度和压力周期性变化、有冲击或振动的场合。基本型：由金属带材和填充材料缠绕而成金属缠绕垫片 c型和d型的区别金属缠绕垫片 c型和d型的区别，适用于凹凸法兰和榫槽法兰，是阀门、泵、换热器、塔、人孔、手孔等法兰连接的原装静密封. 广泛用于石油化工、机械、电力、冶金、造船、医药、原子能和航天等部门。带内圈和外圈的金属缠绕垫片的标记：

在法兰垫片的外观设计上为了安装方便，根据垫片的直径，在垫片周边焊上2~8条定位带，使定位带扣在法兰孔上，以防止松动。垫片在安装过程中不会移位或脱落。，节省了辅助材料和工时。一般分为以下几种：

金属缠绕垫片由优质（“V”或“W”）金属带材和其他合金材料以及石墨、石棉、聚四氟乙烯垫片和无石棉等软材料制成。1、适用范围广。可耐高温、高压，适应超低温或真空。首尾点焊固定金属条。金属缠绕垫片是半金属垫片中回弹性最好的垫片。金属缠绕垫片的结构密度可根据不同的锁紧力要求制作，并采用内外钢圈来控制其最大压缩度。垫片接触的法兰密封面的表面精度不高。带内圈和外圈的金属缠绕垫片的标记：金属缠绕垫片特别适用于载荷不均、接头受力容易松弛、温度和压力周期性变化、有冲击或振动的场合。缠绕垫片是阀门、泵、热交换器、塔、人孔和手孔等法兰连接的理想静态密封元件。

缠绕垫片应用：

石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰接头的密封。3、密封性能好。

螺旋垫片的类型：

型号、断面、形式、代号、厚度、基本缠绕垫片 A3.24.5 内圈缠绕垫片 B 4.5 外圈缠绕垫片 C 4.5 内外圈缠绕垫片 D 4.5

法兰式和缠绕垫片形式：

法兰型 螺旋垫片 形状 平面法兰带外圈 螺旋垫片 仅带内外圈螺旋垫片 凸法兰带外圈 螺旋垫片 仅带内外圈 螺旋垫片 凹凸法兰 基本螺旋垫片 仅带内法兰 螺旋垫片缠绕垫片 沟槽法兰 基本型仅带内圈的缠绕垫片 平面和沟槽法兰 基本型螺旋缠绕垫片 仅带内圈 螺旋缠绕垫片 厚度公差：

项目 厚度 (mm) 公差 (mm) 垫片厚度 4.5, 3.2+0.2

-0.1环厚3.0±0.24金属缠绕垫片主要技术参数：

缠绕垫片系数m=2.5-4 缠绕垫片工作压力≤25MPa 缠绕垫片工作温度-196℃-700℃（氧化性介质中不高于600℃） 缠绕垫片最小预紧比压y=68MPa 表中为缠绕垫片的直径公差（即法兰使用的公称管径）

DIM(mm) ANSI B16.(mm) Mss sp- inner ring inner inner 800 and 34" and 1000 and 34" 和
